Utilisation du CAT sur Flex-radio

Les émetteurs SDR Flex-radio et le programme « SIM-PSK31 » communiquent comme les autres logiciels de télégraphie digitale ( ex: digital master, ) par une paire de ports COM virtuels créés par un logiciel tiers.
Ce logiciel attribue un premier port COM au logiciel « POWERSDR » qui gère le FLEX RADIO et un second port COM à votre logiciel « SIM-PSK31 ».

Logiciels testés pour créer et gérer ces ports série :

- Virtual port com de la société ELTIMA est un logiciel payant, environ 99$.
- Virtual port com de la société ETHERLOGIC est également un logiciel payant, mais il n’a pas pu être paramétré correctement malgré un numéro de licence acquis légalement.
Nous ne pouvons donc pas le recommander puisqu'il n'a pas fonctionné.

- COMoCOM ( non signé windows ) est gratuit et recommandé par la société FLEX RADIO).
Il est donc chaudement recommandé d’utiliser ce programme COMoCOM .
Téléchargez COMoCOM depuis :
http://sourceforge.net/projects/com0com/files/

La documentation de flex radio se trouve à l’adresse suivante :
http://kc.flexradio.com/KnowledgebaseArticle50062.aspx

Remarque :
Si vous installez le programme sous Windows 7- 64 bits ou Windows vista 64 bits,
il est nécessaire d'exécuter la ligne de commande :
bcdedit.exe -set TESTSIGNING ON
Procédure : cliquez sur « démarrer » puis « exécuter » et tapez dans la fenêtre, la commande indiquée ci-dessus.
Celle-ci passe windows en mode test et permet le paramétrage du logiciel non signé.

Après cette installation seulement, il sera possible de créer une paire de ports série :
par exemple « COM1 » et « COM11 ».

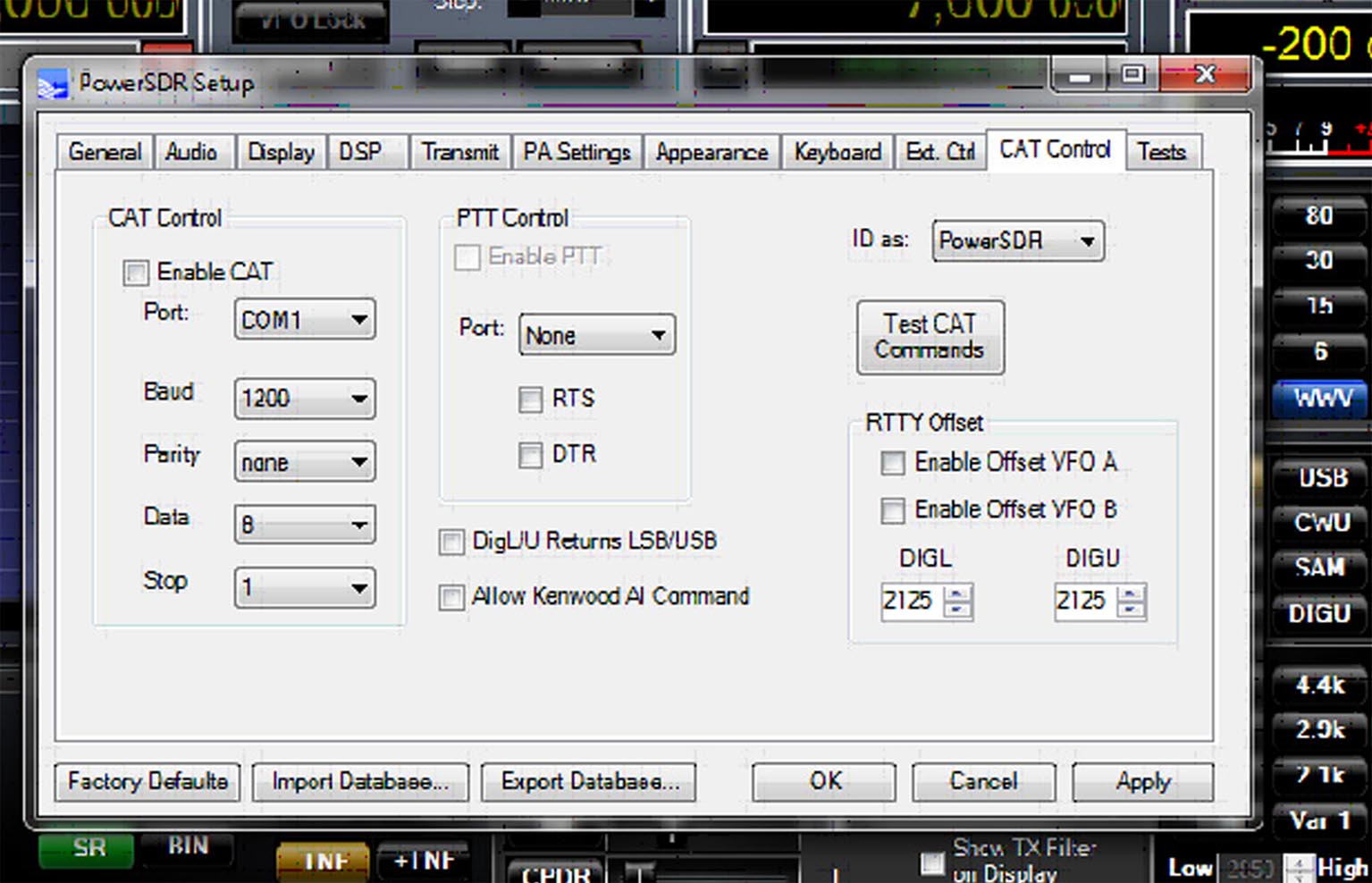

Dans le « setup » du flex, cocher « Enable CAT » et choisir « COM1 »,
Voir paramètres ci-dessous :

Ouvrez le programme "SIM-PSK31" .

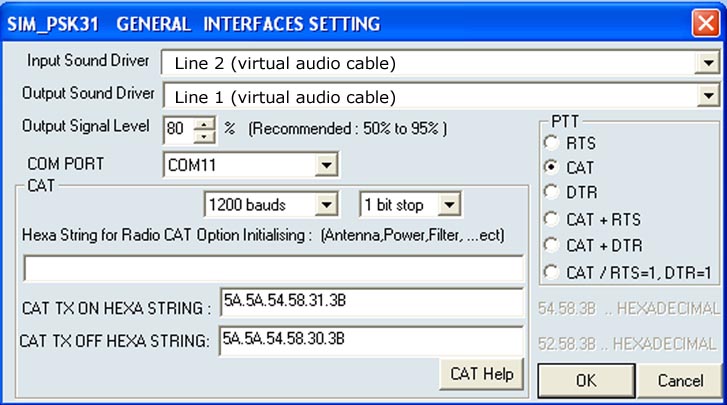

Dans la première fenêtre de configuration qui s'ouvre, fenêtre PTT, cochez "CAT " comme ci-dessous :

Puis dans "COM PORT" sélectionnez "COM11" .
Ensuite, dans les deux fenêtre
" CAT TX ON HEXA STRING "
" CAT TX OFF HEXA STRING "
IL faut entrer les chaines hexadécimales suivantes :
- Pour TX ON : 5A.5A.54.58.31.3B
- Pour TX OFF: 5A.5A.54.58.30.3B
Comme indiqué, ces chaînes hexa commutent le PTT ON et OFF comme le bouton MOX de la radio SDR.
Remarque : Respectez bien la syntaxe : Chaque octet est séparé par un point.

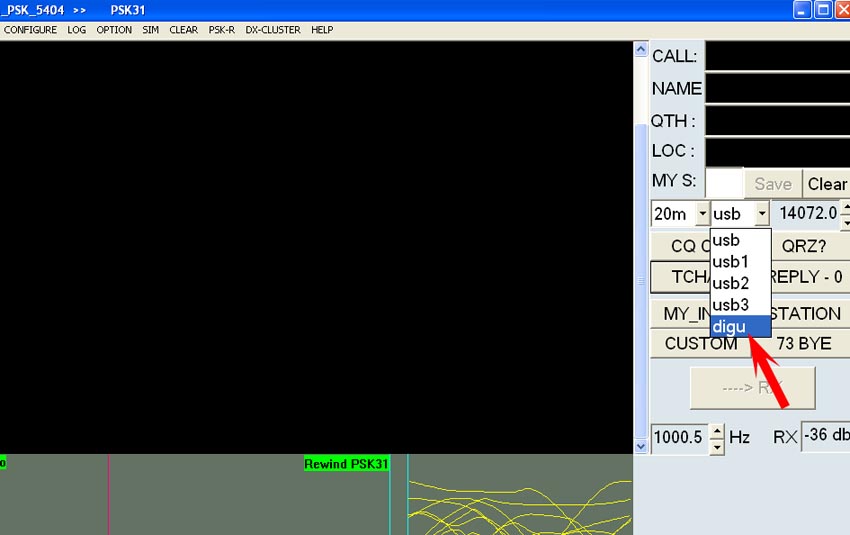

Pour commander le C.A.T. et positionner le MODE et filtrage correct du flex, il faut encore sélectionner dans SIM-PSK31 le port "DIGU" comme indiqué ci-dessous :

Les signaux audio sont disponibles via les canaux line1 (RX) et line2 (TX), créés par le logiciel virtual audio câble téléchargé à l’adresse suivante :
http://software.muzychenko.net/eng/vac.htm

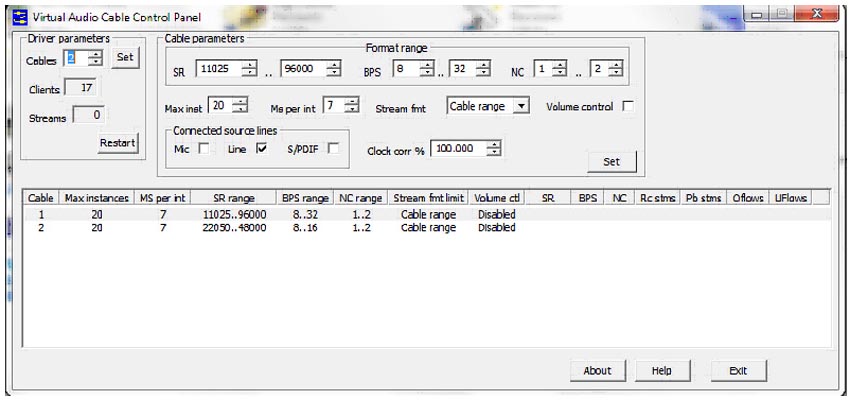

Voici le setup du logiciel virtual audio câble recommandé par FLEX RADIO :

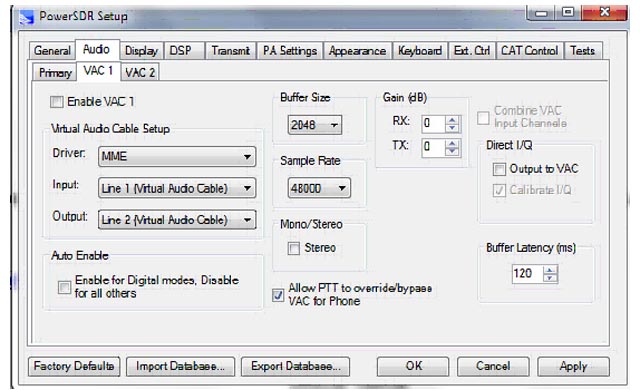

Dans le « setup » du PowerSDR, on paramètre VAC (virtual audio cable) comme suit :
- Dans Input, on sélectionnera Line 1
- Dans Output on sélectionnera Line 2

Dans la fenêtre de configuration "SIM-PSK31 général interface settings" visible en début de fichier,
Vous choisissez :
- Dans input Sound Driver : Line 2
- Dans Outpout Sound Driver : Line 1

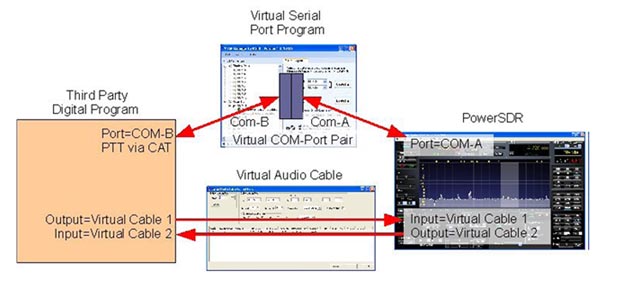

Résumé de l'installation :

******************************************
Merci à Didier, ON5DVO, qui m'a fourni toutes les informations
nécessaires à la publication de cet article, concernant le FLEX-radio.

Using CAT on Flex-radio

******************************************
Thanks to Didier, ON5DVO, whom gave me all the necessary informations
about FLEX-radio for the publication of this article.
